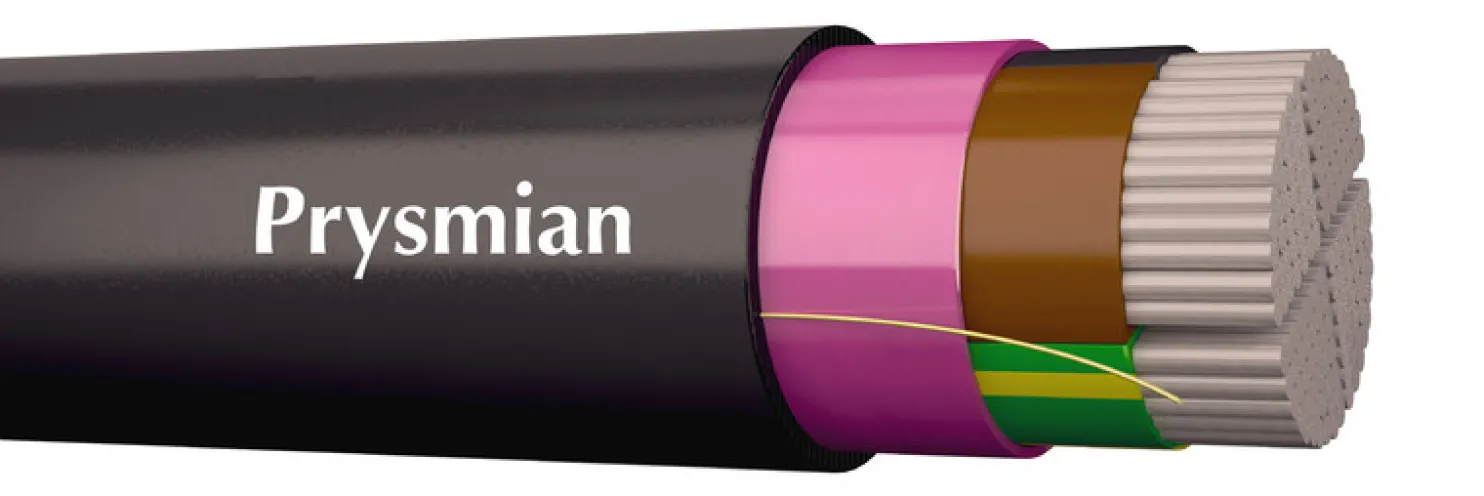

Al-voimakaapeli AXMK-PLUS 4G25 RM 1 kV

Tuotetiedot:

• Tuotemerkki: Draka
• Sähkötuotesarja: Afumex
• Tuotenumero: S-0601830
• Korkeus: 23 mm
• Syvyys: 1000 mm
• Leveys: 23 mm
• Pituus: 1000 mm
• Halkaisija: 23 mm

• Valmistajan tuotekoodi: FI0601830E8
• GTIN-koodi: 6410006018307
• Sähkönumero: 0601830
• Valmistusmaa: Suomi
• Sertifikaatit ja hyväksynnät: CE-merkintä
• Tuotteen paino (kg): 0,5
• Poikkipinta-ala: 4 x 25 mm
• Nimellisjännite: Uo/U = 0,6/1 kV, Um = 1,2 kV
• Johtimen suurin sallittu lämpötila jatkuvassa käytössä: 90 °C
• Suurin sallittu lämpötila vikatilanteessa (kesto enintään 5 s) 250 °C
• Alin suositeltu käsittelylämpötila -20 °C
• Vaihe- ja PEN-johtimen tasavirtaresistanssi, maksimi (johdin 20 °C): 1.20 &#937/km
• Vaihe- ja PEN-johtimen vaihtovirtaresistanssi (johdin 70 °C): 1.5 &#937/km
• Induktanssi vaihetta kohti: 0.28 mH/km
• Käyttökapasitanssi: 0.29 &#956F/km
• Pienin sallittu taivutussäde asennusvedossa: 0.28 m
• Pienin sallittu taivutussäde lopullisessa asennuksessa: 0.20 m
• Suurin sallittu asennusvetovoima vetosukalla: 1.5 kN
• Suurin sallittu asennusvetovoima vetopäällä: 5.0 kN

Rakenne:

• Johdin: Tiivistetty pyöreä alumiinijohdin (RM)
• Eristys: UV-kestoinen PEX-muovi
• Kertaus: Eristetyt johtimet kerrattu yhteen
• Ulkovaippa: Musta halogeeniton palosuojattu PE-muovi

Kuormitettavuus:

• Maassa (johdin 70 °C): 100 A
• Ilmassa (johdin 70 °C): 83 A
• Ilmassa (johdin 90 °C): 105 A

Terminen oikosulkukestoisuus:

• Suurin sallittu 1 sekunnin oikosulkuvirta: 2.3 kA
• Johtimen ulkohalkaisija: 23 mm
• Pakkauksen leveys (mm): 19,00
• Pakkauksen korkeus (mm): 19,00
• Pakkauksen syvyys (mm): 1 000,00

Kaapeli myydään kelalta metritavarana ja katkaistaan tilattuun mittaan. Rahti sisältää tuotteen mittauksen, katkaisun määrämittaan ja mahd. kelan hinnan. Katkaistulla kaapelilla ei ole palautusoikeutta.
